O que você deve saber sobre assentos para equipamentos de construção?

O assento do operador em máquinas pesadas não é um acessório de conforto. É um componente crítico para a segurança e que afeta a produtividade, influenciando diretamente a saúde do operador, a precisão do controle da máquina e a retenção da força de trabalho a longo prazo. Assentos para equipamentos de construção deve absorver vibrações contínuas de todo o corpo, suportar turnos prolongados e sobreviver a ambientes externos adversos - tudo isso ao mesmo tempo em que atende aos padrões internacionais de ergonomia e segurança. Para gestores de compras, operadores de frota e fornecedores OEM, uma compreensão clara da engenharia de assentos é essencial para tomar decisões de fornecer defensáveis.

Por que a engenharia de assentos é importante em equipamentos pesados

Operadores de escavadeiras, carregadeiras de rodas, escavadeiras e motoniveladoras normalmente ficam sentados de 8 a 12 horas por turno. Durante esse período, eles ficaram expostos à vibração de corpo inteiro (VCI) transmitida através do chassi e do assento. A exposição prolongada à VCI está diretamente ligada a distúrbios da coluna lombar, fadiga e redução do tempo de ocorrência. A qualidade da engenharia de assentos para máquinas de construção determina quanta vibração atinge o corpo do operador e efetivamente o assento compensa a tensão postural.

Exposição à vibração e padrões ISO 2631

A ISO 2631-1 define o método para medir e avaliar a exposição humana à vibração de corpo inteiro. A norma estabelece zonas de alerta de orientação sanitária a partir de um valor diário de exposição vibratória A(8) de 0,5 m/s2. A Diretiva Europeia 2002/44/CE estabelece um valor de ação de 0,5 m/s2 e um valor limite de exposição de 1,15 m/s2 para uma jornada de trabalho de 8 horas. A transmissibilidade de vibração de um assento é quantificada pelo valor de transmissibilidade de amplitude efetiva do assento (SEAT). Um valor SEAT abaixo de 1,0 significa que o assento atenua a vibração relativa à entrada do piso. Os assentos com suspensão de alta qualidade para máquinas pesadas normalmente atingem valores SEAT entre 0,6 e 0,85 na faixa de frequência de 1 a 10 Hz, mais relevante para a carga na coluna vertebral.

Componentes principais de assentos de máquinas de construção

Totalmente especificado assento de máquinas de construção integra vários subsistemas funcionais. Cada subsistema contribui para a proteção, ajuste e durabilidade do operador. Os principais componentes incluem:

• Mecanismo de suspensão: O principal sistema de isolamento de vibração. Sistemas mecânicos de tesoura, ou híbridos, isolam o assento da vibração no nível do chão. O comprimento do curso normalmente varia de 80 mm a 120 mm.
• Assento e espuma do encosto: Uma espuma de poliuretano de alta densidade (densidade 45–60 kg/m3) proporciona conforto inicial e distribuição de pressão. O grau de espuma determina a resistência à fadiga a longo prazo.
• Material da capa: Os revestimentos de vinil, tecido ou couro são selecionados com base no clima, nos requisitos de higiene e na resistência à abrasão. O vinil é padrão para ambientes externos e úmidos.
• Ajuste de penetração longitudinal: Permite que o operador otimize o alcance dos controles. A faixa de deslocamento padrão é de 150 mm a 200 mm com incrementos de travamento de 25 mm.
• Ajuste de altura: O ajuste de altura mecânica ou pneumática acomoda operadores de estatura variada. A faixa típica é de 60 mm a 100 mm de deslocamento vertical.
• Apoio lombar: Sistemas lombares técnicos, mecânicos ou pneumáticos, mantêm a curva lordótica natural da coluna lombar durante operação prolongada.
• Apoios de braços: Apoios de braços fixos, dobráveis ou controlados a carga nos ombros e no pescoço durante a operação de controle. A altura do apoio de braço e o ajuste do ângulo são essenciais em cabines de escavadeiras.
• Cinto de segurança e placa de montagem: O cinto subabdominal retrátil integrado ou o arnês de 3 pontos atendem aos requisitos da cabine ISO 6683 e ROPS/FOPS para sistemas de proteção contra capotamento.

Tipos de sistemas de suspensão comparados

O sistema de suspensão é o componente mais crítico para o desempenho em qualquer assento de equipamento pesado. Diferentes tecnologias de suspensão oferecem compensações distintas entre custo, ajuste, faixa de isolamento de vibração e requisitos de manutenção. A tabela a seguir compara os três principais tipos de suspensão usados em assentos para equipamentos de construção com sistema de suspensão configurações.

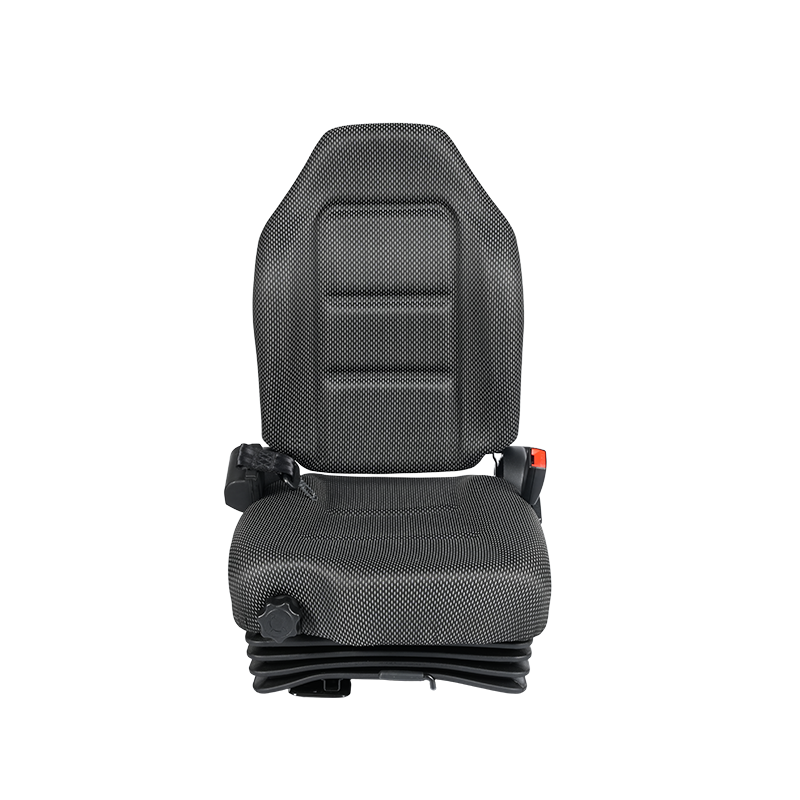

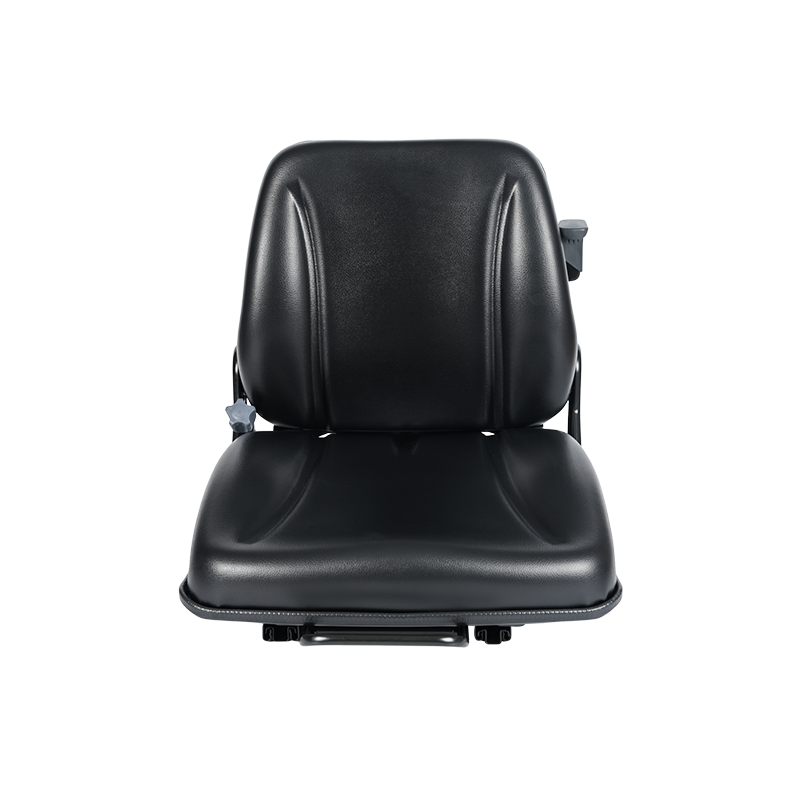

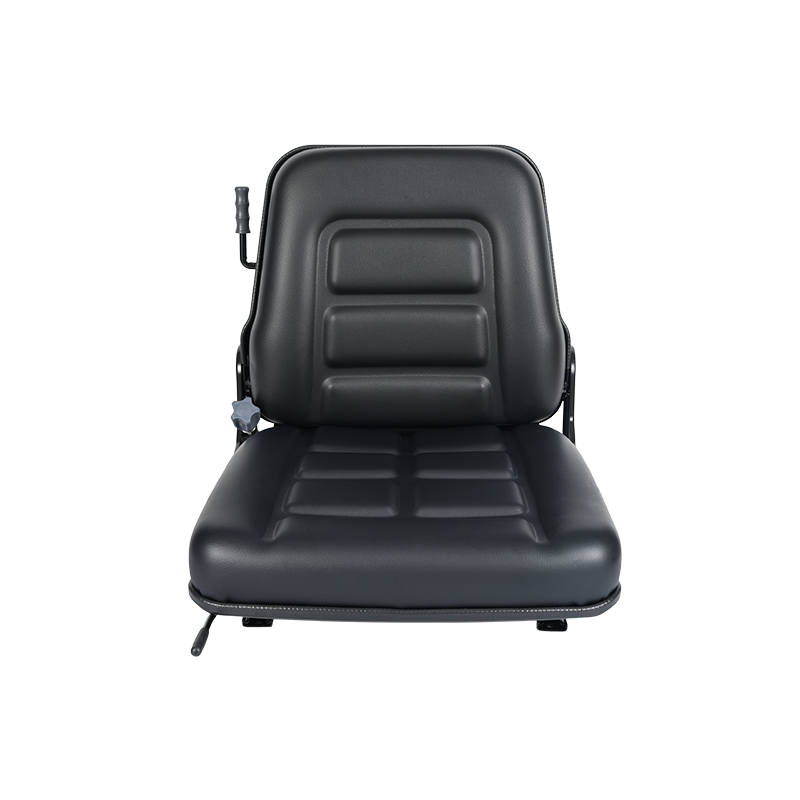

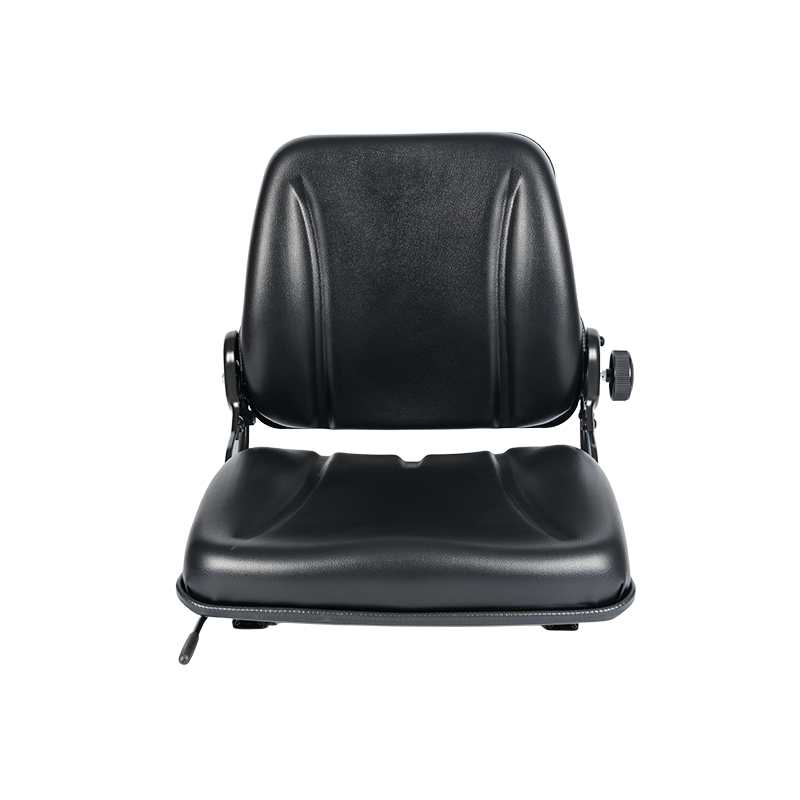

Assentos para equipamentos de construção com sistema de suspensão

Design ergonômico para desempenho do operador

A engenharia ergonômica em assentos de equipamentos pesados vai além das faixas de ajuste. Borda a interação entre a geometria do corpo do operador, o layout de controle da máquina específica e as demandas posturais da tarefa de trabalho. Um design ergonômico deficiente leva a distúrbios musculoesqueléticos, fadiga do operador e redução da consciência situacional – todos os quais aumentam o risco de incidentes.

Assentos ergonômicos para máquinas de construção para escavadeiras

Assentos ergonômicos para máquinas de construção para escavadeiras têm requisitos de projeto específicos que variam dos assentos de carregadeiras de rodas ou escavadeiras. Os operadores de escavadeiras giram na parte superior do corpo com frequência e devem alcançar os controles do joystick montados em consoles pesados ​​​​à estrutura do assento. Isto significa que o assento deve funcionar como uma plataforma de controle e não apenas como uma superfície para sentar. Os principais parâmetros ergonômicos para assentos de escavadeiras incluem:

• Ângulo do assento: Uma ligeira tensão para frente de 3 a 5 graus reduz o ângulo de flexão do quadril e diminui a variação lombar durante a rotação da parte superior do corpo.
• Compatibilidade do console montado no apoio de braço: A estrutura do assento deve fornecer pontos de montagem padronizados para consoles de joystick, normalmente utilizando padrões de parafusos DIN ou ISO de 4 furos.
• Faixa de reclinação do encosto: Uma faixa de reclinação mínima de 15 a 25 graus em relação à vertical permite que os operadores ajustem a postura durante os intervalos sem sair da cabine.
• Apoio lateral da coxa: Os apoios laterais contornados do assento proporcionam a penetração durante os ciclos de giro da máquina e melhoram a estabilidade do operador.

Ajuste de peso dos assentos de equipamentos de construção: como funciona

O ajuste do peso é essencial porque os sistemas de suspensão são ajustados para operar dentro de uma faixa de carga definida. Operar um assento fora da faixa de peso projetada reduz a eficiência do isolamento e aumenta a transmissão de vibrações. A maioria dos assentos para equipamentos pesados ​​​​são classificados para operadores entre 50 kg e 130 kg, com o ponto de ajuste da suspensão para melhorar o isolamento para o peso real do operador.

Ajuste de peso mecânico versus ar

Ajuste de peso do assento do equipamento de construção os sistemas se enquadram em duas categorias principais. Os sistemas mecânicos utilizam um botão giratório ou alavanca para pré-tensionar uma mola helicoidal. Os sistemas de ar utilizam uma bexiga pressurizada ajustada por meio de uma válvula. A tabela abaixo compara ambos os métodos nos critérios mais relevantes para as decisões de aquisição de frotas.

Materiais e durabilidade

A seleção do material para os componentes da sede determina diretamente a vida útil em condições de campo. Os ambientes dos canteiros de obras expõem os trabalhadores à radiação UV, lama, fluido hidráulico, chuva e temperaturas extremas que variam de menos 30 a mais 70 graus Celsius em locais de implantação global.

Assentos de equipamentos de construção à prova d'água para uso externo

Assentos impermeáveis para equipamentos de construção para uso externo uma combinação de materiais de cobertura selados, componentes de estrutura resistentes à corrosão e geometria de assento projetada para drenagem. As seguintes especificações de material definem um assento durável para uso externo:

• Material da capa: Vinil revestido de PVC com espessura mínima de 0,8 mm e resistência à abrasão Martindale de pelo menos 50.000 ciclos. Os aditivos estabilizadores de UV evitam rachaduras na superfície após exposição prolongada ao sol.
• Núcleo de espuma: A espuma de poliuretano de células fechadas no assento resiste à absorção de umidade. A espuma de células abertas no encosto é aceitável quando coberta com uma camada de barreira contra a umidade.
• Estrutura e base: Uma estrutura de aço com revestimento em pó com espessura mínima de revestimento de 60 mícrons oferece proteção contra corrosão em ambientes úmidos e salinos. As ferragens de aço inoxidável são especificadas para aplicações marítimas ou marítimas.
• Canais de drenagem: Os caminhos de drenagem moldados na base do assento permitem que a água saia em vez de acumular-se sob o operador.

Assentos de substituições para máquinas de construção: critérios de fornecimento

Assentos de montagem para máquinas de construção deve atender ao envelope dimensional e funcional das especificações do fabricante do equipamento original (OEM). Uma instalação incorreta compromete a segurança do operador e pode anular a garantia da máquina. Os seguintes critérios devem ser regidos por todas as aquisições de assentos de substituição:

• Compatibilidade do padrão de montagem: Verifique as dimensões do padrão de parafuso (normalmente padrões de 4 furos com espaçamento de 150 x 150 mm ou 200 x 200 mm) em relação à placa de montagem do assento da máquina antes de fazer o pedido.
• Curso de suspensão e faixa de peso: Confirme se o curso da suspensão de substituição e a faixa de peso do operador atenderam à planejamento original para manter o desempenho do isolamento de vibração.
• Interface do console de apoio de braço: Para escavadeiras e manipuladores telescópicos com consoles de controle integrados, confirme se o assento substituto aceita o hardware de montagem do console existente.
• Padrão de cinto de segurança: Os assentos de substituição devem incluir um sistema de cinto de segurança certificado pela ISO 6683 ou padrão equivalente exigido pela certificação ROPS da máquina.
• Dimensional do envelope: A largura, altura e profundidade do assento devem caber nas zonas livres projetadas para a cabine. Substituições de grandes dimensões podem obstruir as vias de entrada, saída e saída de emergência da cabine.

Lista de verificação de compras B2B

Para gerentes de frota, equipes de compras OEM e distribuidores de pedidos que compram em grande volume, os seguintes itens deverão constar em cada documento de previsão de assento ou solicitação de cotação:

• Documentação de conformidade com a ISO 7096: Solicite relatórios de teste confirmando que a sede atende aos requisitos de teste de vibração de laboratório ISO 7096 para a classe de máquina relevante (EM1 a EM9).
• Faixa de ajuste de peso e peso nominal do operador: Confirme o peso mínimo e máximo do operador para que a suspensão esteja calibrada.
• Especificação do material de cobertura: Solicite uma folha de dados do material, incluindo resistência à abrasão, classificação de resistência UV e faixa operacional de temperatura.
• Densidade da espuma e ILD (deflexão de carga de indentação): Especifique a densidade mínima da espuma (45 kg/m3 para assento) e o valor ILD (normalmente 35–45 N para aplicações de assento de construção).
• Termos de garantia: Defina o período mínimo de garantia (normalmente de 12 a 24 meses) e os modos de falhas cobertas, incluindo mecanismo de suspensão, espuma e integridade da tampa.
• Quantidade mínima e prazo de entrega: Estabeleça quantidades mínimas de pedidos e prazos de produção para acordos de catálogo padrão e variantes de configuração personalizadas.
• Disponibilidade de peças de reposição: Confirme a disponibilidade de componentes de manutenção individuais (kits de suspensão, conjuntos de espuma, capas) para apoiar os programas de manutenção da frota.

Perguntas frequentes

1. Qual é o padrão ISO para testar assentos de equipamentos de construção?

A ISO 7096 é o principal padrão internacional para avaliação laboratorial da transmissibilidade de vibrações de corpo inteiro em assentos para máquinas de construção . Ele define novos espectros de entrada de máquinas (EM1 a EM9) correspondentes a diferentes tipos de máquinas, como carregadeiras de rodas, compactadores de solo e escavadeiras de esteira. Cada espectro simula o perfil de vibração típico daquela classe de máquina. Um assento deve atingir um valor SEAT máximo (normalmente 1,0 ou inferior, dependendo da classe) quando testado em relação ao espectro de entrada relevante para ser considerado compatível. Os compradores devem solicitar relatórios de teste ISO 7096 aos fornecedores de assentos e verificar se o espectro de entrada testado corresponde ao tipo de máquina alvo.

2. Com que frequência os assentos dos equipamentos de construção devem ser substituídos?

A vida útil depende das horas de operação, do peso do operador, das condições ambientais e do tipo de suspensão. Como orientação geral, os mecanismos de suspensão devem ser operados a cada 2.000 horas de operação e substituídos quando a orientação do valor SEAT ou a inspeção física revelarem desempenho de isolamento degradado. O conjunto de especificações de espuma superior a 25% da espessura original é um indicador confiável de que a espuma do assento precisa ser elevada. Os materiais de cobertura em aplicações externas normalmente são desativados a cada 3 a 5 anos devido à manipulação UV e à abrasão. Substituição proativa de assentos de substituição para máquinas de construção antes da falha reduz o risco de lesões ao operador e evita tempo de inatividade não planejada.

3. Um assento universal pode substituir um assento específico do OEM?

Os assentos universais de reposição podem substituir os assentos OEM se o padrão de montagem, o envelope dimensional, as especificações da suspensão e o padrão do cinto de segurança foram selecionados para correspondentes. Muitos fornecedores de substituição de acordos com adaptadores de montagem necessários que acomodam vários padrões de parafusos. No entanto, assentos com consoles de controle integrados — comuns em escavadeiras — desativam interfaces de montagem de console específicas da máquina que os assentos universais podem não suportar. Sempre faça referência cruzada do modelo da máquina, das dimensões da cabine e dos requisitos de fixação do console antes de especificar uma substituição universal para aplicações em frotas.

4. Qual é a diferença entre um assento mecânico e um assento com suspensão pneumática para uso em construção?

Um assento com suspensão mecânica usa uma mola helicoidal e um sistema de amortecimento para isolar a vibração. Não requer fonte de energia externa e é adequado para máquinas sem fornecimento de ar comprimido. Um assento com suspensão a ar utiliza uma bexiga pressurizada para suportar o peso do operador e isolar a vibração. Ele fornece um ajuste de peso mais preciso e geralmente atinge valores de SEAT mais baixos em toda a faixa de peso do operador. Os sistemas de ar requerem um fornecimento de ar comprimido limpo e seco de 6 a 8 bar, que a maioria das máquinas de construção modernas fornece através do HVAC ou do circuito pneumático da cabine. Para aquisição de frota, assentos para equipamentos de construção com sistema de suspensão na configuração de ar são preferidos para aplicações de altas horas onde a minimização da exposição à vibração é o objetivo principal.

Referências

• Organização Internacional de Normalização. ISO 7096: Máquinas de movimento de terras – Avaliação laboratorial da vibração do assento do operador . ISO, Genebra.
• Organização Internacional de Normalização. ISO 2631-1: Vibração Mecânica e Choque — Avaliação da Exposição Humana à Vibração de Corpo Inteiro, Parte 1: Requisitos Gerais . ISO, Genebra.
• Parlamento Europeu e Conselho. Diretiva 2002/44/CE relativa aos requisitos mínimos de saúde e segurança relativos à exposição dos trabalhadores aos riscos decorrentes de agentes físicos (vibração) . Jornal Oficial da União Europeia, 2002.
• Organização Internacional de Normalização. ISO 6683: Máquinas de entrega de terrenos — Cintos de segurança e fixações de cintos de segurança — Requisitos e testes de desempenho . ISO, Genebra.
• Griffin, M.J. Manual de Vibração Humana . Imprensa Acadêmica, Londres, 1990.
• Agência Europeia para a Segurança e Saúde no Trabalho. Vibração de corpo inteiro: exposição de trabalhadores do setor de construção . EU-OSHA, Bilbau, 2008.
